Descripción
Si eres usuario de FlySky, ya está aquí la nueva F3 Brushed con OSD. Una controladora fiable, potente y con una excelente relación calidad – precio.
PUNTOS FUERTES:
- Esta controladora de vuelo lleva integrado el OSD de Betaflight, SPI FlySky Rx, firmware Betaflight, creada para volar en acro con tu Micro Whoop.
- Totalmente programable en Betaflight usando el puerto USB incluido en la placa. Podrás configurar todos los parámetros, PID`s y rates para mejorar tus vuelos.
- Diseñada para utilizarse con Tiny Whoop o Blade Inductrix setups.
- Fabricada con un receptor de protocolo SPY FlySky nativo, compatible con casi todas las emisoras FlySky (FS-I6, FS-I6S) o emisoras compatibles con FlySky como la Turnigy Evolution.
- La controladora de vuelo viene preflasheada con firmware Betaflight y con un cable pigtail presoldado de 55mm con conector JST-PH 2.0 A.K.A PowerWhoop Connector.
ESPECIFICACIONES TÉCNICAS:
- CPU: STM32F303
- Six-Axis: MPU6000
- ESC: Todos los FETs estan configurados a máximo 6,3 A. Soporta motores 6×15 / 7×20 / 8×20…etc
- Dimensiones: 26mm x 26mm
- Versión del firmware: Betaflight CRAZYBEEF3FS
- OSD: Betaflight OSD incluido en la placa
- Receptor: Protocolo AFHDS 2A SPI FlySky
- Cable: Pigtail 55mm con conector JST-PH 2.0
- Peso: 3,7g
OSD BETAFLIGHT:
El OSD (On Screen Display) de Betaflight viene integrado en la controladora y, gracias a este elemento, podrás conocer en la pantalla de tus gafas una gran cantidad de información de vuelo a tiempo real como puede ser el voltaje de la batería, el tiempo de vuelo, el modo de vuelo y mucho más. También podrás acceder al menú del OSD y cambiar tus PIDs y otro tipo de configuraciones del Micro Whoop.

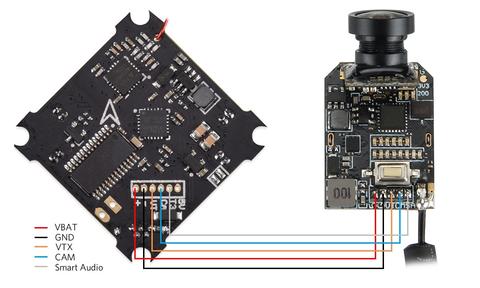

Esta controladora encaja perfectamente con la cámara ZO2 AIO, debido a que tiene los pines necesarios para conectarla sin necesidad de soldaduras. En la imagen anterior se muestra el esquema de pines y la información de cada uno de ellos.
LEDS:
Esta controladora tiene 4 LEDs para indicar su estado, el ROJO (receptor), el AZUL (estado de la controladora) y dos VERDES (encendido de la controladora)
LED | Status | Description |
ROJO | Flashing Rápido | Bindeando |
ROJO | Flashing Despacio | No conectado |
ROJO | Apagado | Conectado |
VERDE | Sólido | Encendido |
AZUL | Sólido | Motores Armados |
RECEPTOR SPI FLYSKY:
Esta controladora lleva integrado un receptor SPI FlySky, así que podrás seleccionar RX SPI en tu configuración de Betaflight. Por defecto, esta controladora soporta protocolo FlySky AFHDS 2A. Aquí tiene suna configuración correcta para ella:
Cómo Bindear el receptor:
Después de realizar todo este procedimiento, el led del receptor se apagará.
- Haz click en el botón de BIND de la controladora al mismo tiempo que la enciendes con una batería o mediante el puerto USB. Cuando lo hagas el led del receptor comenzará a flashear rápidamente, esto significa que ha entrado en modo BIND.
- Ahora, pon tu emisora en modo BIND, para que sea capaz de enlazarse con el receptor de tu drone. Este receptor solo soporta AFHDS 2A y no soporta AFHDS.
- Una vez completadas estas acciones, el led rojo del receptor deberá apagarse, lo que quiere decir que la conexión ha sido satisfactoria y tu drone está bindeado.
Si tienes algún problema con el alcance de señal de la controladora, y pasa demasiado habitualmente, separa la antena de la propia controladora y la señál se hará más fuerte.
CONTENIDO DEL PAQUETE:
- 1 x Betafpv F3 Brushed Flight Controller (Flysky Rx + OSD) (Cable de batería presoldado de 55mm con conector JST-PH 2.0 A.K.A PowerWhoop)
- 4 x Tornillos M1.2x4mm (compatibles con chasis Inductrix)
- 4 x Tornillos M1.2x4mm (compatibles con chasis Inductrix)
- 4 x Gomas Antivibración
